- Las tasas de flashing más altas para un estroboscopio: hasta 150,000 flashes por mn,
- Duración del flash de 0,5 μs a 3,0 μs para obtener imágenes claras y nítidas.
- Condensador accesorio de almacenamiento de energía 1538-P4 para flashes únicos muy cortos.
- Estroboscopio de alta precisión: las mediciones de rpm se pueden realizar en ± 1%
- 0.5 μs- "detiene" el movimiento rápido y permite una fotografía de ultra alta velocidad.
- Puede ser operado con batería
- Comodidad: caja pequeña Flip-Tilt y lámpara giratoria.
La lámpara de ampliación de accesorios 1538-P2 es útil para iluminar áreas difíciles de alcanzar.
El estroboscopio 1538 es ideal para aplicaciones que requieren una alta intensidad de luz. Con el capacitor de almacenamiento de energía GenRad 1538-P4, es posible producir destellos de luz muy cortos de 44 millones de velas de rayos a un metro de distancia.
USOS:
- 1. Observación y medición de velocidad de engranajes, levas, enlaces, lanzaderas, husillos, rotores de motores y cualquier otro elemento que tenga movimiento repetitivo.
- 2. Observación de miembros vibrantes, patrones de pulverización de la boquilla de combustible y vibraciones de componentes sometidos a prueba en túneles de viento.
- 3. Fotografía de alta velocidad de movimiento repetitivo o no repetitivo
DESCRIPCIÓN

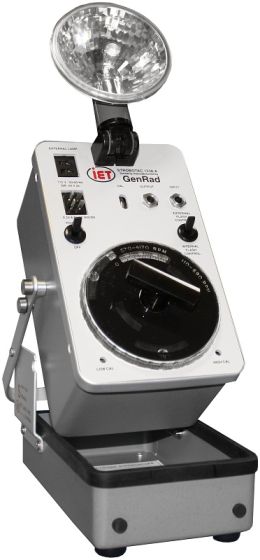

Los circuitos y el diseño mecánico del estroboscopio electrónico Strobotac GenRad 1538-A son similares a los utilizados en el Tipo 1531-A. La velocidad de parpadeo se controla mediante un generador calibrado interno y se puede ajustar de 110 a 150,000 flashes por minuto. Este rango general se divide en cuatro rangos de lectura directa en la perilla de control de rango grande e iluminada. Para evitar errores de lectura, solo se ilumina el rango en uso. Un control de velocidad de parpadeo de gran diámetro, concéntrico con la perilla de rango, proporciona un ajuste preciso de la velocidad de parpadeo.
Se puede usar una variedad de entradas de activación para la sincronización de flash. Los cierres de contacto, pulsos o señales de onda sinusoidal dispararán el flash y se proporcionará un disparador de salida para que el estroboscopio, a su vez, pueda activar otro dispositivo. Se puede utilizar un Pickup fotoeléctrico 1536 con un retardo de destello 1531-P2 para proporcionar un retraso ajustable entre el momento en que un punto seleccionado en un objeto en movimiento pasa la selección y el tiempo en que parpadea el estroboscopio. Las fotografías de un solo flash de movimiento de alta velocidad son muy fáciles de usar con cualquier cámara fija cuando se utiliza el 1531-P2.
GENRAD 1538 STROBOSCOPE BASIC SPECIFICATIONS (Especificaciones completas se pueden encontrar en la hoja de datos)
Calibración : Velocidades de flash calibradas con precisión a 150,000 por minuto, accesorios para una luz más brillante, lámpara de extensión y operación de la batería.
Flash Rate 110 a 150,000 en 4 rangos: se pueden medir velocidades de hasta 1,000,000 rpm.
Precisión: 1% de la lectura después de la calibración en un rango de 670 a 4170 rpm contra una frecuencia de línea de 50 a 60 Hz.
Disparador externo: conexiones de entrada y salida a través de tomas telefónicas
Entrada: cierre de contacto, pulso 5; +1 V pk-pk, o sinusoidal 3: 0.35 V rms para f> 100 Hz (3.5 V a 10 Hz).
Salida:: +6 V detrás de 400 Ω
Duración | Energía watt-segundos | Beam Intensity Candela | |
a 690 pies por minuto | 3 μs | 0.5 | 11x10 '6 |
a 4170 fpm | 1.2 μs | 0.09 | 5x10 '6 |
a 25,000 pies por minuto | 0.8 μs | 0.014 | 1x10 '6 |
a 150,000 pies por minuto | 0,5 μs | 0.0023 | 0.16x10 '6 |
